2014年10月04日
カーナビ取り付け
１０月４日（土）くもり
◇ナビ取り付け
といってもZZR1200じゃなくて、車の方。L150S。
カーナビを入手できたので、取り付けた。
元のオーディオ。MDつきなのが時代を感じるね。

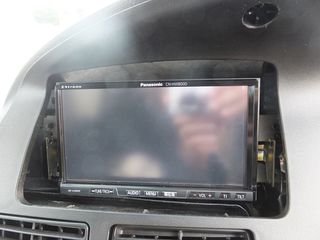

取り付けたナビ。ストラーダの800D。
純正オーディオはこの純正パネルだと隙間があるので、社外オーディを付けるための専用パネルが出てるみたい。
ヤフオクで探してみよう。
◇リアカメラ取り付け
そしてリアカメラも付けてみる。
amazonで2000円くらい出売られてるEONON製。
まずはバック信号をナビ用とカメラ電源用に取得。ソケットにつながってたけど、他に使わないので切断して分岐ギボシ端子にする。
このカメラは映像ラインと12vの電源が一緒に来てるので、リアでバックライト探して分岐させなくていい。
かんたんでいいね。
ナビをバックギアで自動リアカメラ切替わるように設定。
カメラの位置決め。
一般的にはこんな感じにナンバーの上につけるみたい。
映像はこんな感じ。
もっと広範囲を見たいので、リアスポイラーのハイマウントブレーキランプのあたりだとこんな感じ。
ここにしよう。
配線用に内装をバキバキ外す。
リアドアへはこの蛇腹を通す。
リアドアの内側も外して、引っ張って、リアスポイラーのところから針金を入れてさらに引っ張る。
リアスポイラーもバキバキ外す。ピンが3本折れてしまった。パーツ注文しなきゃ。
リアスポイラーの中を通して、バックライトと同じ穴から配線。
安いカメラで浸水しやすいってレビューもあったので、念のためバスコークで防水。
カバーに穴を開けてカメラを設置。
完成だ。
とまあ、かんたんに書いてみたが、実際は
・配線はどれがバックなの？
・バックギアに入れてもナビ変わらない！
・内装を外すのどうするの？ねじ無いよ！
・バックドアの内側のビニールなんだ？外していいの？
・バックドアに線が通らないよ！
・リアスポイラーはずれないよ！
・ナットをとれないところに落としてしまった！
・ケーブルがぎりぎりだ！
とか、初めてのことだらけで作業時間半日。
